压力变送器常用来测量物体的压力、差压、真空、液位、流量和密度等。能将所测的压力值、压力变量转换成标准的电流、电压信号。

　　压力变送器根据压力变量与电流、电压信号的连续函数关系，将压力变量转换为可传送的标准化输出信号。在工作过程中，介质压力令压力变送器的敏感元件发生形变，引起电阻、电感和电容变化，根据给定的函数关系，得到输出信号。

　　压力变送器结构原理：

　　被测介质的压力通过δ室的隔离膜片(LT和带1199的DP/GP远传变送器则是被测压力先经过一次隔离膜片和充满硅油或氟油的全密封的毛细管系统再被传到δ室的隔离膜片)和其中的灌充油传到中心的测量膜片上。除AP型压力变送器，其测量膜片的另一侧是真空基准点外，其它品种的测量膜片的另一侧不是大气压力，就是被测差压的低压侧。测量膜片是一种预张紧的弹性元件，其位移与被测介质的压力成正比，*大的位移只有0.10mm，测量膜片的位置由它两侧的电容固定极板检测出来。测量膜片和两电容固定极板的差动电容被放大电路线性地转换成4～20mADC的二线制电流信号。

　　压力变送器的优点：

　　1.被测介质广泛，可测水、油、与压力变送器材质兼容的糊状物等。

　　2.耐腐性，具有高精度、高稳定的特点。

　　3.体积小、重量轻，安装、使用、维护方便。

　　4.抗干扰性，可直接感应被测介质的压力，不受介质起泡、沉积等杂质的影响。

　　压力变送器在生产生活中经常会使用到，那么大家都使用压力变送器实现了哪些功能呢？压力变送器有两线制、三线制和四线制，同时还分为智能和非智能、气动和电动、本安型和隔爆型等类型。

　　压力变送器接线方式？现场安装图压力液位变送器接线图压力变送器怎么调零？

　　压力变送器接线液位变送器接线图变送器接线

　　两线制、三线制、四线制压力变送器接线方式：

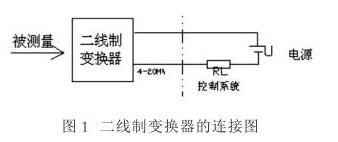

　　图1为二线制变换器的接线图。直流电源U（24V）通过两根线向现场的变换器供电，同时这两根线又是输出信号（4～20mA）的传输线。输出的电流信号需经过标准电阻RL=250Ω转换为电压UL=IRL=（1～5）U送至控制器。这种二线制变换器的特点是只用于检测信号而没有控制功能。

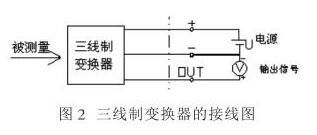

　　三线制变换器的接线图如图2所示，电流输出系统除了两根电流传输线以外，还有一根电源线向变压器提供电源。三线制就是电源正端用一根线，信号输出正端用一根线，电源负端和信号负端共用一根线。其供电大多为DC24V，输出信号有DC4-20mA，负载电阻为250Ω或者DC0-10mA，负载电阻为0-1.5kΩ；有的还有mA和mV信号，但负载电阻或输入电阻，因输出电路形式不同而数值有所不同。

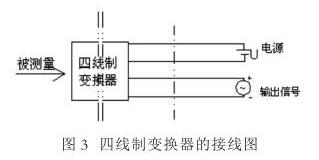

　　由于DC4-20mA、DC1-5V信号制的普及和应用，在控制系统应用中为了便于连接，就要求信号制的统一，为此要求一些非电动单元组合的仪表，如在线分析、机械量、电量等仪表，能采用输出为DC4-20mA信号制，但是由于其转换电路复杂、功耗大等原因，难于全部满足上述的三个条件而无法做到两线制，就只能采用外接电源的方法来做输出为DC4-20mA的四线制变送器了。四线制变送器供电大多为AC220V，也有供电为DC24V的。输出信号有DC4-20mA，负载电阻为250Ω，或者DC0-10mA，负载电阻为0-1.5kΩ；的还有mA和mV信号，但负载电阻或输入电阻，因输出电路形式不同而数值有所不同，如图4.3所示。

　　输入接收仪表的是电流信号，如将电阻RL并联接入时，则接收的就是电压信号了。由于各种变送器的工作原理和结构不同，从而出现了不同的产品，也就决定了变送器的两线制、三线制、四线制接线形式。

      压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备。它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号（如4~20mADC等），以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
